ФО 1
Параметр | Значение |
---|---|
Длина | 7500 мм |
Ширина | 8100 мм |
Высота | 4800 мм |
Масса | 45500 кг |
Нормативный документ | Серия 3.004.1-10 |
Стандарт изготовления изделия: Серия 3.004.1-10

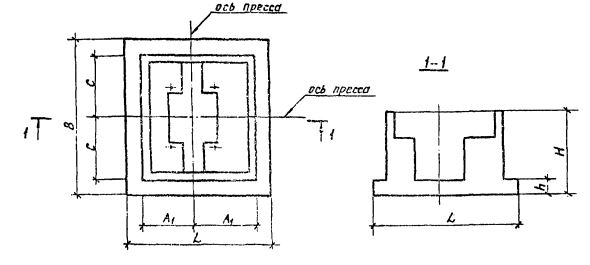

Фундаменты ФО 1 (3.004.1-10) относится к категории высокопрочных унифицированных материалов. Изделия имеют своеобразную форму, выполненную из двух частей. Первая часть представлена в виде прямоугольной плиты основания, вторая - размещенный на ней по центру прямоугольный короб, имеющий углубление «т» - образной формы. Изделия отличаются высоким качеством поверхностей, а также обладают внушительной прочностью и продолжительным эксплуатационным сроком.
Применяются унифицированные фундаменты при строительстве горячештамповочных кривошипных прессов. Конструкции рассчитаны на эксплуатацию в различных типах грунта: пески, пески суглинки и глины, крупноблочные грунты. Многообразие типоразмеров позволяет использовать конструкции в ряде типовых проектов. Элементы могут отличаться размерами нижней части, но верхний блок всегда остается неизменным. Это связано с тем, что конструкция способна учитывать деформационные характеристики грунта, на котором планируется установка. Изделия запроектированы на модели прессов КБ 8544 и КО 4.015.848, выпускаемые различными организациями и применяемые при строительстве на грунтах с модулем деформации не более 100 кгс/см2. Допускается установка конструкций на естественное и свайное основание. Запроектированные фундаменты рассчитаны на прессы с усилием 2500 тонн сил (модель КБ 8544), а также под пресс с усилием 6300 тонн сил (модель 4.015.848).
Маркировка
1. ФО - тип конструкции - фундамент;
2. 1 - порядковый номер типоразмера элемента.
